| 起源の場所: | 合肥市、アンホイ、中国 |
|---|---|
| ブランド名: | Jingpu Brand |
| 証明: | CE,ROHS,ISO |
| モデル番号: | MF5A-1 |
| 最小注文数量: | 1000 |
| 価格: | USD 0.1-5 /PCS |
| パッケージの詳細: | カートンのパッキング |
| 受渡し時間: | 2-7days |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1年ごとの200，000,000 |
| 取付ける方法: | 挿入 | 方法の感知: | 抵抗 |
|---|---|---|---|
| 出力信号のタイプ: | アナログのタイプ | 材料: | 製陶術 |
| 誘電体の測定: | 温度 | IPコード: | IP64 |
| 輸送のパッケージ: | カートンのパッキング | 出現: | 黒い |
| 保証: | 2年 | 売り上げ後のサービス: | 品質保証 |
| カスタム化: | 肯定 | 実用温度: | -40℃~125℃ |
| 抵抗の価値: | 習慣 | Bの価値: | 習慣 |
| 船積み: | 船積み、空気、または明白 | ワイヤー: | ポリ塩化ビニールのテフロン、エナメルの絶縁材 |
| ハイライト: | UAV Ntcのサーミスター10k,車のNtcの無人の空気サーミスター10k,Ntcのサーミスター3435k |
||
無人の空気車またはUAV 10k 3435kのためのNtcのサーミスター
短い手紙:
MF5A-1 （UAVsのために）シリーズ エポキシの塗られたNTCサーミスターは合肥市Jingpuのセンサー技術Co.、株式会社によって作り出される。それは銅で被覆された鋼線、溶接されたNTCの破片およびエポキシ樹脂から成っている。センサーの特徴:簡単で、実用的な、高精度。0.3のkωからの2000年のkωへの任意抵抗の範囲、および2500Kからの4500Kへのベータ範囲。これらのepoxy-coated NTCのサーミスターは家庭電化製品、自動車、医療機器、動力工具で広く利用されて、もっと。
特徴:
•ROHSの標準のために従いなさい
•R25=10KΩ±5%、B25/85=3435k±2%
•作動の臨時雇用者の範囲:-40℃~125℃
•薄い
適用:
•のためUAV （無人の空気車）
構造および次元:（単位:mm）
| 調査のサイズ | L | L1 | D | H | d1 |
| 2.6*17.5mm | 17.5±1 | 3±1 | Maxφ3.0 | 2.5 | 10 |
| 2.6*19のmm | 19±1 | 3±1 | |||
| 2.6*23のmm | 23±1 | 3±1 | |||
| 2.6*26のmm | 25±1 | 3±1 |
参照変数:
| 製品仕様書 | Rec.Tの℃ （KΩ） | ベータ価値 | （空気で） Pmax （MW） |
δ （mW/℃） |
熱時定数のτ （秒。） | 実用温度範囲TL-TH （℃） | 全長 L （mm） |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||

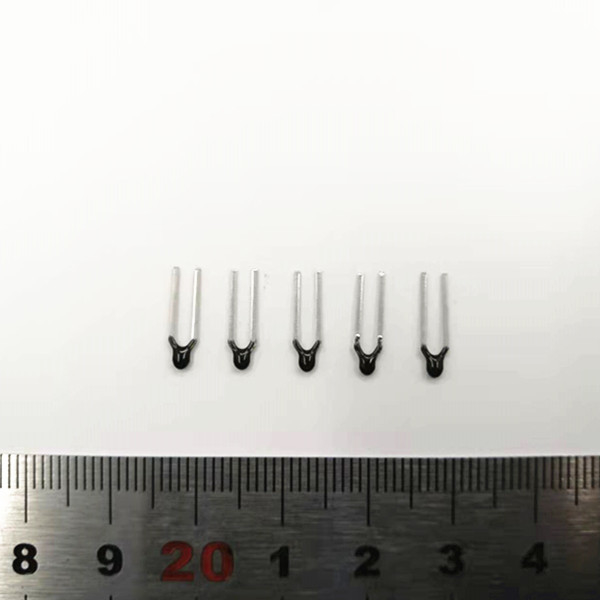

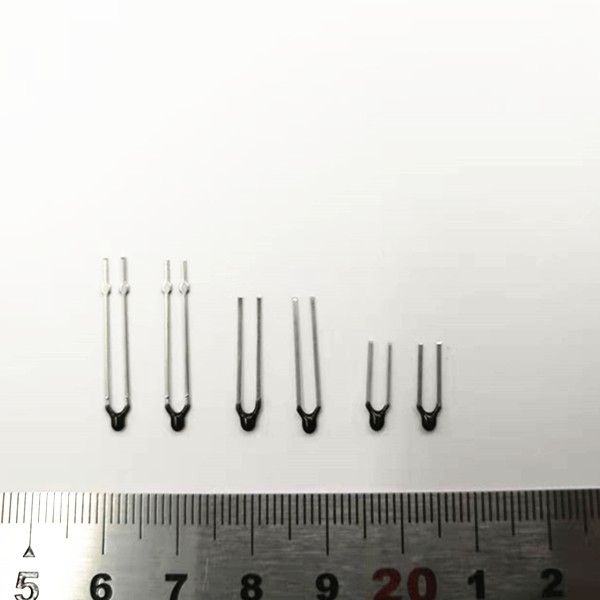

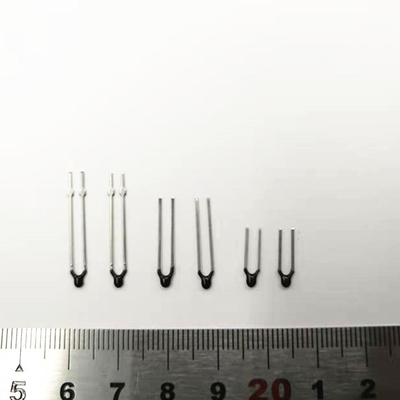

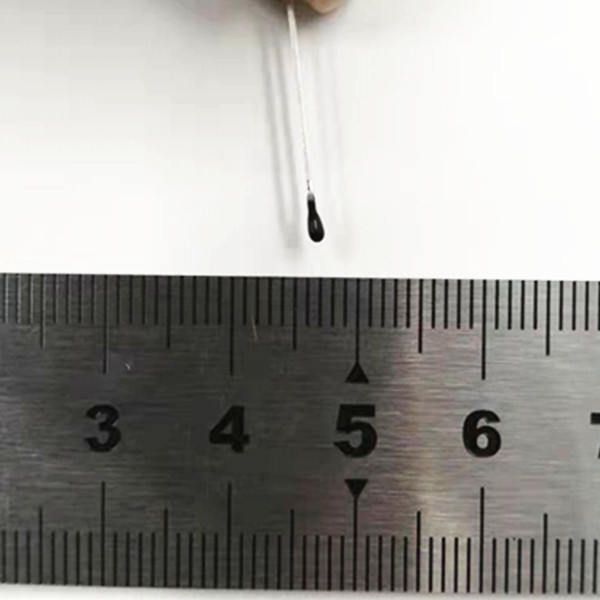

プロダクト デッサン:
標準的なパッキング（内部のパッキング）:500pcs/polybag
操作の通知
1.適用:温度測定および制御;
2。 NTCを現在の貫流はPmaxの範囲の内で部品のself-heatingによって引き起こされる測定誤差を避けるために制御される。
3。 過度の熱の衝撃を、熱気の打撃調査に最も少なく30mmを打つべきである付けられる熱収縮の保護管の必要性避けなさい。
4.保管温度-10℃~40℃、≤75%RH;腐食性のガスおよび太陽に照らされた環境で避けなさい;パッケージを開けた後、それは再度密封される必要がある。
5. ガラス コーティングNTCのサーミスターの構造に従ってエンド ユーザーが取付けるとき、エポキシの頭部を避けることはたくさんの抗張力を服従させ、導線からの曲がる力は密封の頭部の下の導線6mm以下の曲がるポイントか力ポイントで、導線制御される。ために特に部品が熱される時、破片を、抵抗の漂うことおよび開路に終って傷つけないため。
