| 起源の場所: | アンホイ、中国 |
|---|---|
| ブランド名: | JP SENSOR |
| 証明: | ISO9001, RoHS |
| モデル番号: | MFP-2A |
| 最小注文数量: | 1000部分 |
| 価格: | negotiable |
| パッケージの詳細: | 標準的なパッキング |
| 受渡し時間: | 2週 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1年ごとの200，000,000 |
| 抵抗: | R25℃= 10kΩ | ベータ価値: | B25/85=3435k |
|---|---|---|---|
| 実用温度範囲: | -40℃~125℃ （UL4411 24AWG） | 適用: | EV電池の温度検出器 |
| 破片: | NTCの破片 | 調査: | アルミニウム調査（ALの調査） |
| Oem/odm: | 利用できる | カスタム化: | 支える |
| ハイライト: | R25表面実装温度センサー、3435k表面実装温度センサー、10kntcタイプ温度センサー,3435k surface mount temp sensor,10k ntc type temperature sensor |
||
R2510kΩB25/853435Kバッテリー端子NTC温度センサー（EVバッテリー用）
簡単な紹介：

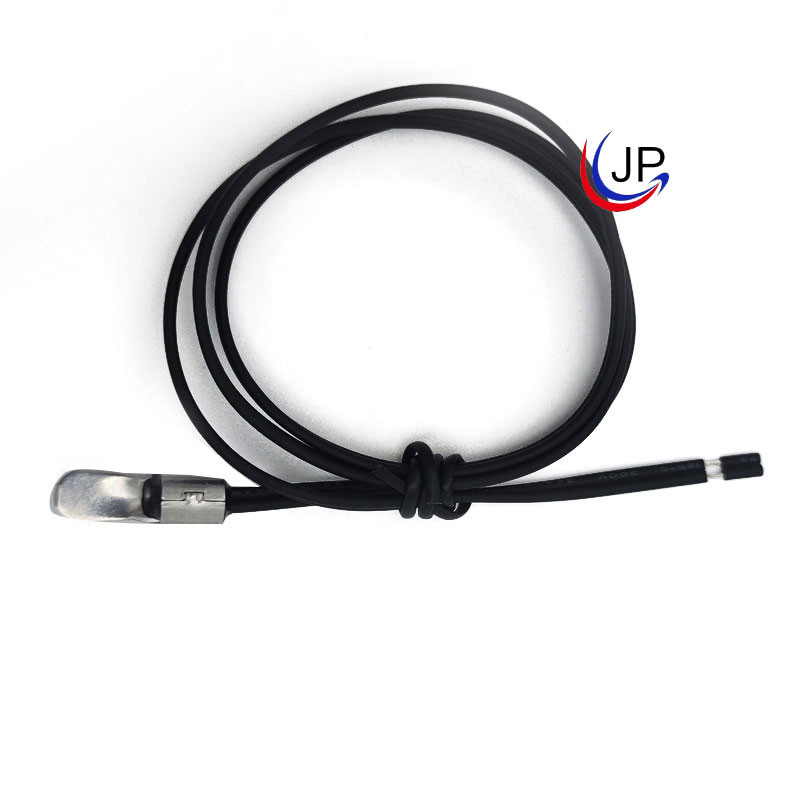

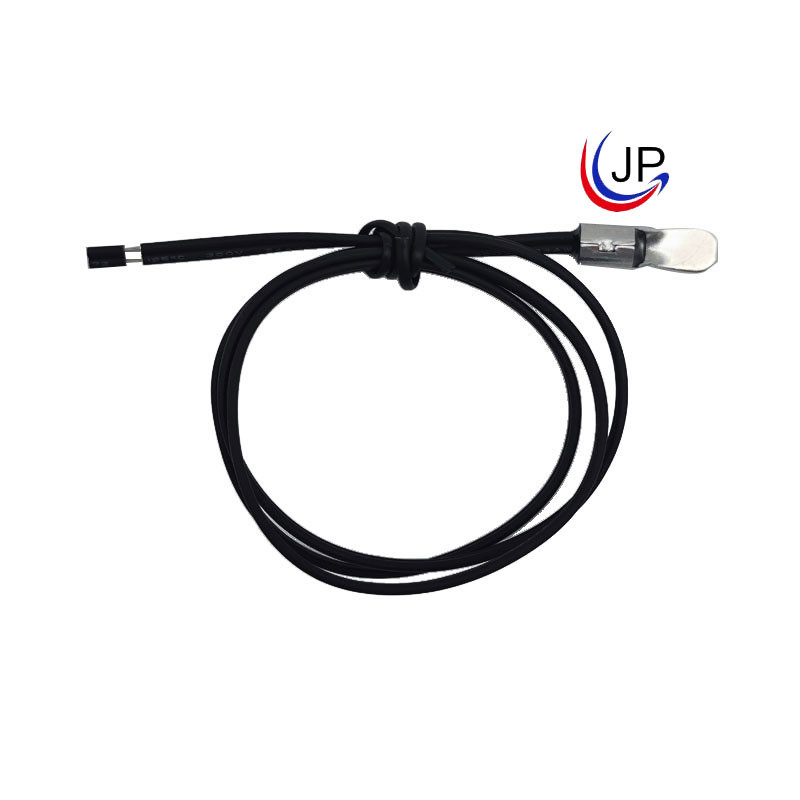

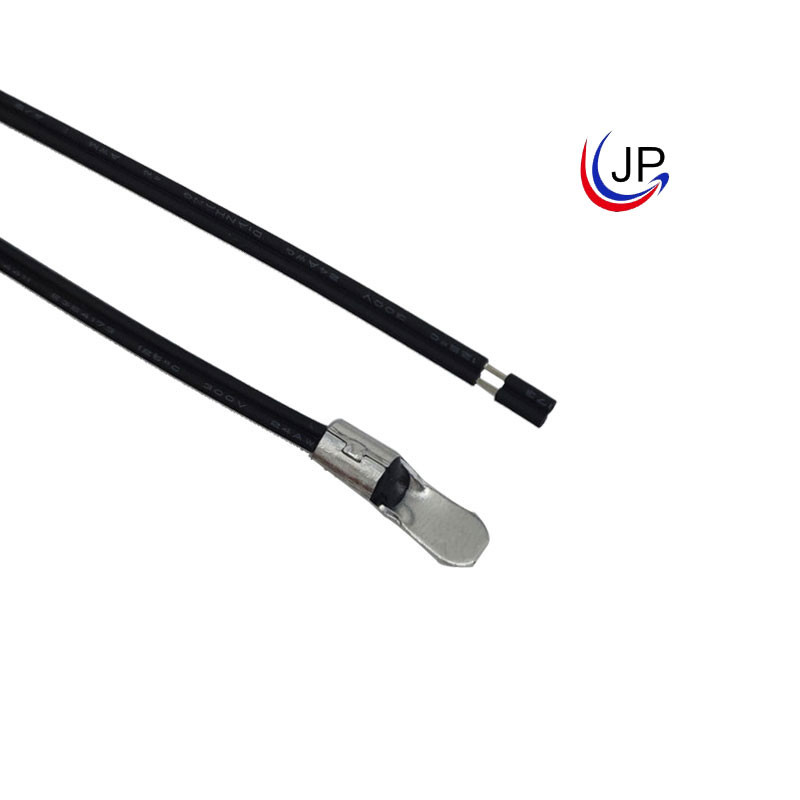

アイテムはEV電気バッテリー用の温度センサーです。典型的なアプリケーションには、EV車のバッテリー制御システムが含まれます。EVバッテリー温度センサーは、アルミニウムプローブ（ALプローブ）に取り付けられたNTCチップサーミスタと、絶縁されたフレキシブルワイヤー（XLPE絶縁ワイヤーUL4411125℃およびUL4413150℃）および端子で構成されています。1つの標準抵抗値とベータ値：R25℃=10kΩおよびB25 / 85=3435k。
特徴：
RoHS規格に準拠
動作温度範囲：-40℃〜125℃（UL4411 24AWG）
正確な温度測定と長期安定性
良好で長期的な安定性
タグから電気的に絶縁された検出素子
アルミプローブ
AC 1500V 1mA 1S
応用：
EVバッテリー温度センサー
構造と寸法：
| シンボル | L1 | B | L | E | D | L2 | d |
| RNB5.5-5ミリメートル（mm） | 500±30 | 6.0 | 18.5 | 7.0 | 5.5 | 5±1 | 0.8±0.2 |
| 番号。 | 名前 | 材料仕様 | 数量 | 備考 |
| 1 | チップ | NTCサーマルチップ | 1 | - |
| 2 | シェル | AL 5.5 * 6.0 * 18.5 | 1 | / |
| 3 | カプセル化 | エポキシ樹脂 | / | 黒 |
| 4 | ケーブル | UL4411 24AWG*2C125℃ | 1 | 黒 |
電気的仕様：
| 0 | ベータ値 | （空気中）Pmax（mW） | δ（mW /℃） | 熱時定数τ（秒） | 作動温度範囲TL-TH（℃） | 全長 L（mm） |
| 1 | B25 / 85 = 3435 | 約60 | / | / | -20℃〜105℃（PVCワイヤー）＆-40℃〜125℃（テフロンまたはXLPEワイヤー） | 100〜5000 |
| 1.5 | B25 / 50 = 3850 | |||||
| 1.5 | B25 / 50 = 3935 | |||||
| 2 | B25 / 85 = 3550 | |||||
| 2 | B25 / 85 = 3935 | |||||
| 2.08 | B25 / 85 = 3580 | |||||
| 2.2 | B25 / 50 = 3935 | |||||
| 3 | B25 / 50 = 3950 | |||||
| 5 | B25 / 50 = 3470 | |||||
| 5 | B25 / 50 = 3950 | |||||
| 8 | B25 / 100 = 3988 | |||||
| 10 | B25 / 85 = 3435 | |||||
| 10 | B25 / 50 = 3470 | |||||
| 10 | B25 / 50 = 3935 | |||||
| 10 | B25 / 50 = 3950 | |||||
| 20 | B25 / 50 = 3950 | |||||
| 47 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 4200 | |||||
| 100 | B25 / 50 = 4200 | |||||
| 200 | B25 / 50 = 4200 | |||||
| 500 | B25 / 50 = 4450 | |||||
| 1000 | B25 / 85 = 4600 |
