| Place of Origin: | Anhui, China |
|---|---|
| ブランド名: | JINGPU SENSOR |
| 証明: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| 価格: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| 抵抗力: | R25℃=10KΩ±1% | ベータ価値: | B25/85=3435K±1% |
|---|---|---|---|
| 調査: | Polyimideのフィルム（3.9±0.2） * （20±1） mm | ワイヤー: | テフロンUL1332 26AWG |
| 長さ: | （100±5） - （3±1） Sn | ||
| ハイライト: | ポリアミド薄膜サーミストール,ポリマイドフィルム NTC サーミスタ,精密薄膜 NTC サーミストール |
||
R25=10KΩ±1% B25/85=3435K±1% ポリマイドフィルムNTCサーミストール
製品説明:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistors精度と信頼性を念頭に置いて設計されたこの熱istorは,様々な温度モニタリングと制御アプリケーションに優れた性能を提供します.
"R25=10KΩ±1%"の仕様では,基準温度 (通常は25°Cまたは77°F) で,熱電極の抵抗は約10キローム (10,000オーム) で,許容量は±1%であることを示す.25°Cの熱電極の実際の抵抗は,名値10KΩ値から1%以上偏ってはならない..
"B25/85=3435K±1%"パラメータは,特定の範囲における温度変化に対する熱istorの感度を特徴づけます. "B"値 (B25/85) は3435Kで,25°Cの熱istorの抵抗が基準点として使用されることを示す.温度が25°Cから85°Cの範囲で変化するので,抵抗は3435倍になります.±1%の許容度は,熱電阻の実際のB値が指定された3435K値から最大1%偏りることを意味します..
熱電阻はポリアミドフィルムに包まれており 保護と電熱隔離をしますポリアミドフィルム材料は,高温耐性と優れた熱安定性を必要とするアプリケーションに適しています.
このポリアミドフィルムNTCサーミストールは,正確な抵抗性と感度特性により,温度測定および制御システムに広く使用されています.様々な産業で一般的に使用されています自動車,航空宇宙,医療,消費者電子機器を含む.
サイズが小さく 反応時間が速いため 空間が限られているアプリケーションに最適で リアルタイム温度モニタリングが重要です技術者や設計者に,さまざまな環境で正確な温度測定と制御のための信頼性と効率的なソリューションを提供しています.
結論として,R25=10KΩ±1% B25/85=3435K±1% ポリマイドフィルム NTC サーミストールは,精度,安定性,および汎用性を組み合わせた高性能温度センサーデバイスです.優れた精度と信頼性により,無数の電子および産業用アプリケーションで不可欠な部品となっています温度管理とシステムの性能を最適にする.
属性:
R25°C=10KΩ±1%
B25/85=3435K±1%
探査機:ポリマイドフィルム (3.9±0.2) *(20±1) mm
ワイヤ:テフロンワイヤ UL1332 26AWG 7/0.16 OD1.15 200°C
技術仕様:
| 探査器の大きさ | L について | L1 | L2 | H | d1 | d2 | d3 |
| 3.6*25mm | 25±1 | 20±1 | 8±1 | 3.6±02 | 0.15 | マックス0.6 | 0.5 |
| 3.6*50mm | 50±1 | 45±1 | 33±1 | 3.6±02 | |||
| 4.5*25mm | 25±1 | 20±1 | 8±1 | 4.5±02 | |||
| 4.5*50mm | 50±1 | 45±1 | 33±1 | 4.5±02 | |||
| 3.9*25mm | 25±1 | 20±1 | 8±1 | 3.9±02 |
| 製品仕様 | 25°C (KΩ) のとき | ベータ値 | (空中に) Pmax (mW) |
δ (mW/°C) |
熱時間定数 τ ((秒) | 動作温度範囲 TL-TH ((°C) | 総長 L ((ミリ) |
| A6A103□3435B□□□□ | 10 | B25/85=3435 | およそ3.5 | およそ0.7 | マックス5.0 | -40〜100 | 25~50 |
| A6A103□3977B□□□□ | 10 | B25/85=3977 | 25~50 | ||||
| A6B203□3972B□□□□ | 20 | B25/85=3972 | 25~50 | ||||
| A6B104□3435B□□□□ | 100 | B25/50=3950 | 25~50 |
適用:
この製品は,穀物の温度モニタリングに使用されます.
穀物棚の温度センサー

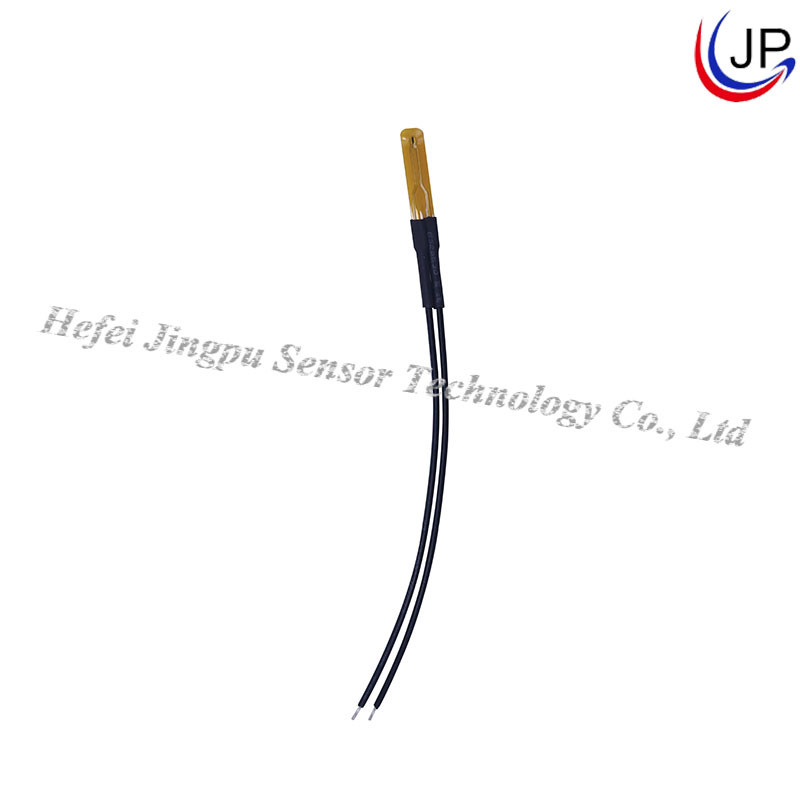

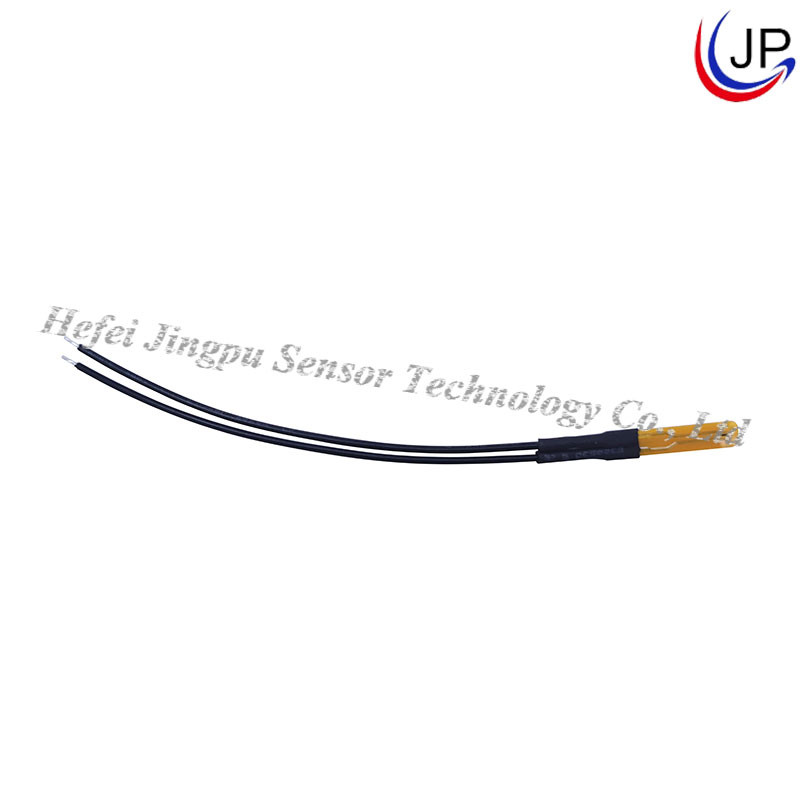

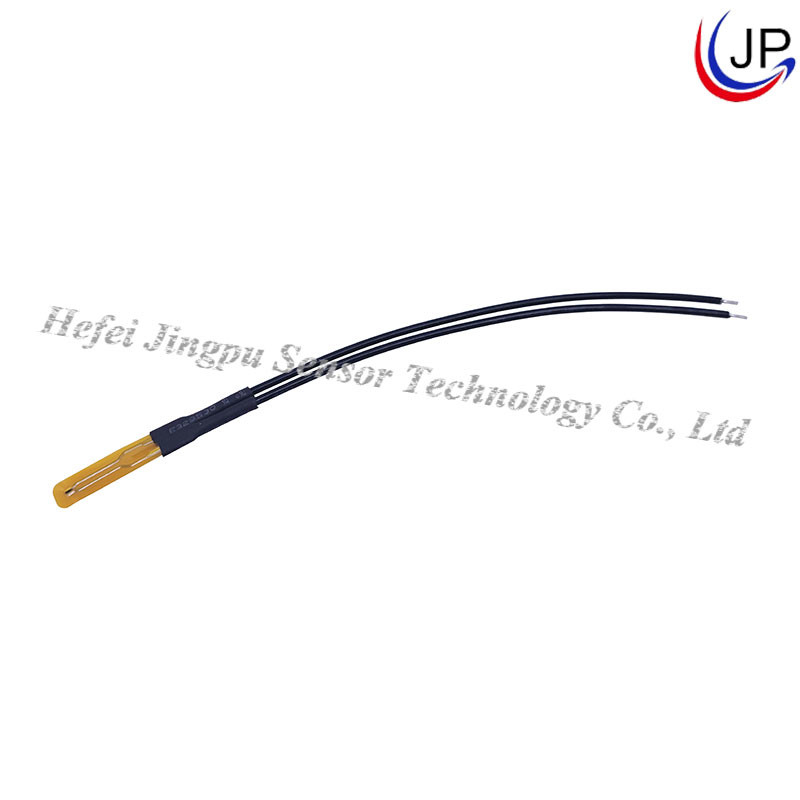

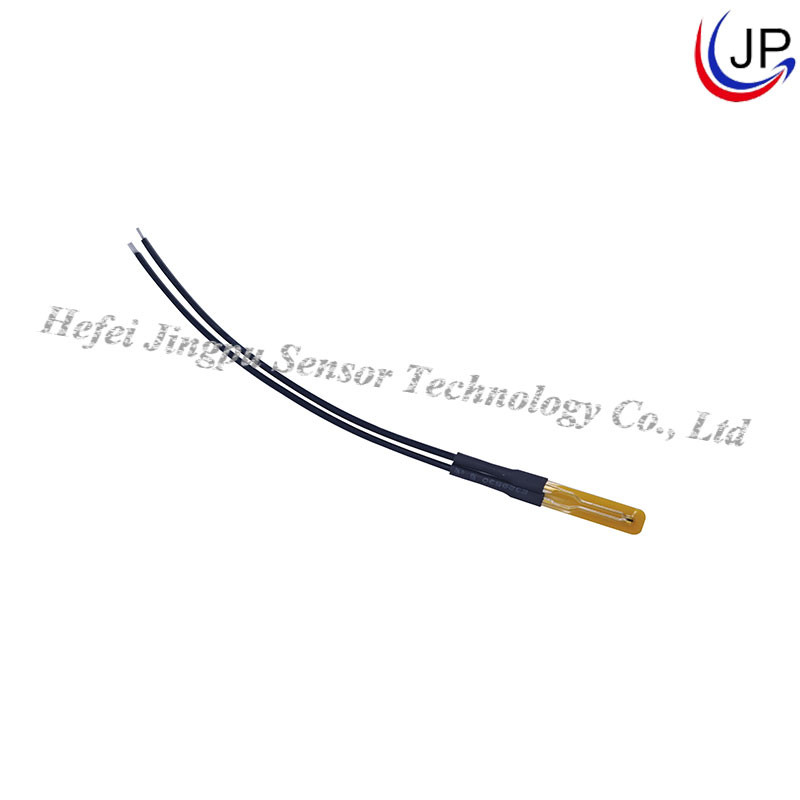

製品画像:
