| 起源の場所: | アンヒ (中国) |
|---|---|
| ブランド名: | Hefei Jingpu Sensor Technology Co., Ltd |
| 証明: | RoHS, ISO9001 |
| モデル番号: | 金融機関 |
| 最小注文数量: | 1000個 |
| 価格: | 0.65USD |
| パッケージの詳細: | カートンパッケージ |
| 受渡し時間: | 2-6weeks |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000K/分 |
| 抵抗値: | R25°C=47/47Ω±1% | 調査: | 双 NTC サーミストール |
|---|---|---|---|
| ベータ価値: | B25/50=3950±1% | 調査のサイズ: | 減量≤(1.7-2.5)-φ(3.2-4)*(14+1/-2) |
| ワイヤ: | UL4484 24AWG ((11/0.16) 105°C | ワイヤ長さ: | 207+5/0 黒/150+5/0 赤 |
| コネクタ: | モレックス 5051510400 黒 | ターミナル: | 5051538000 |
| ハイライト: | 半導体材料 エポキシ熱istor,ヒーター温度センサー NTC サーミストール,2本探査機 NTC サーミストール |
||
ヒーター温度センサー NTC サーミストール
製品説明:
NTC (ネガティブな温度係数) 熱電阻は,暖房機を含む様々な用途で一般的に使用される温度センサーの一種である."NTC"という用語は,温度が上昇するにつれて熱istorの抵抗が減少することを示します.
抵抗変異:NTC熱電極は半導体材料ででき,電気抵抗は温度上昇に伴い減少する.抵抗と温度との関係は非線形です負の温度係数を持つ.
温度センサー: NTC サーミストールは,温度モニタリングが必要なヒーター内の位置に埋め込まれたり,固定されている.ヒーターが動作するにつれて,この場所の温度が変化します.
監視回路: NTC サーミストールは,その抵抗を測定する監視回路の一部である.この回路は通常,抵抗値を解釈し,対応する温度と相関するコントローラーまたはマイクロプロセッサに接続されます.
コントロールシステム:コントローラまたはマイクロプロセッサは,NTC熱istorからの温度情報を使用してヒーターの動作を調節することができます.例えば,温度フィードバックに基づいて暖房元に供給される電力を調整し,望ましい温度設定値を保持することができる..
保護: NTC サーミストールは,保護目的にも使用されます.温度が一定値を超えると,サーミストールの抵抗が大幅に低下します.潜在的な過熱状態を示すこの情報は,安全メカニズムがシャットダウンしたり,損傷を防ぐためにヒーターの動作を変更したりします.
パラメーター:
抵抗値: R25°C=47KΩ/47KΩ ±1%
ベータ値:B25/50=3950±1%
探査機: 2*ドロップ≤(1.7-2.5)-φ(3.2-4)*(14±1/-2) φ(3.0-4.0) 黒
ワイヤ: UL4484 24AWG (11/0.16) 150°C 黑+红
線長: 270±5 黒 150±5 赤

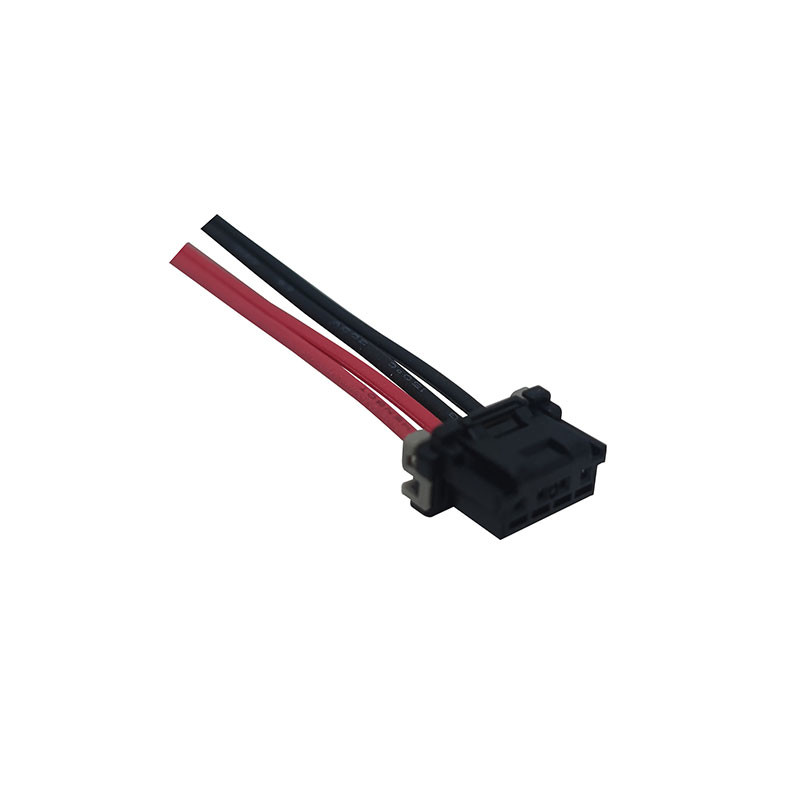

コネクタ: モレックス 50515104, 5051538000, 5051520400

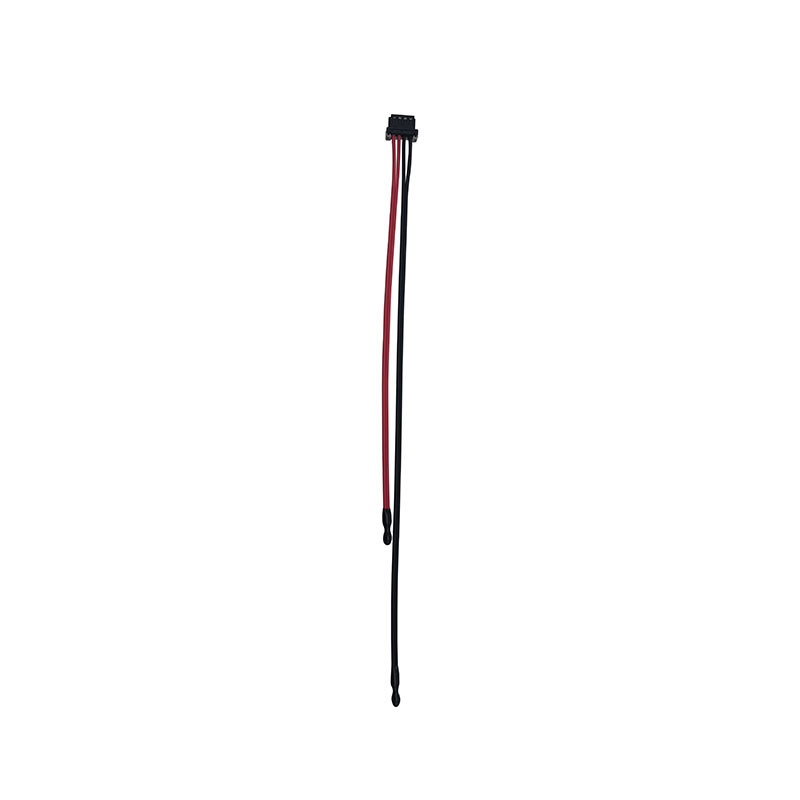

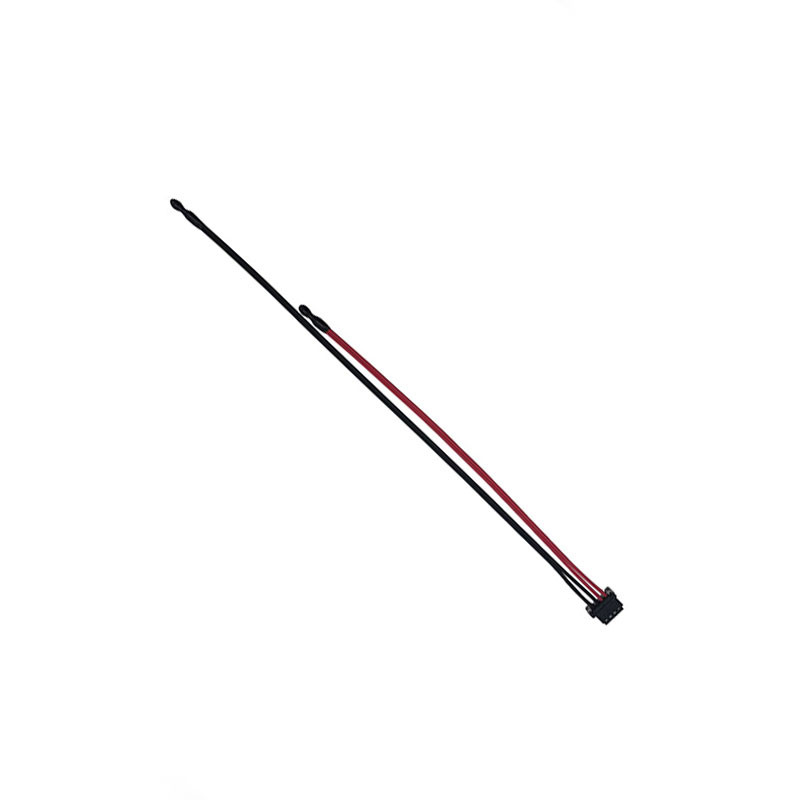

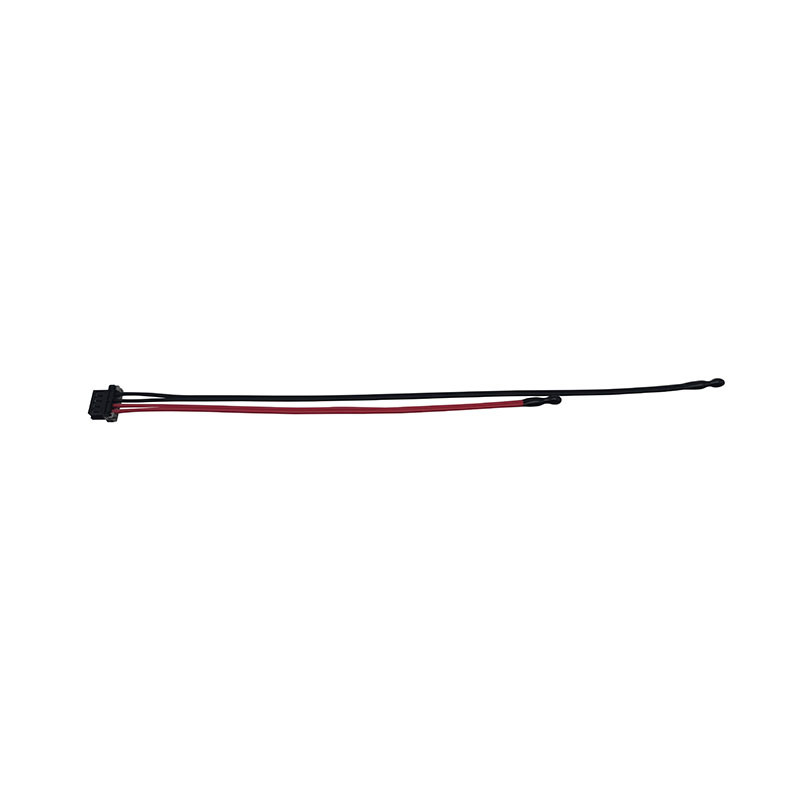

図:
