| 起源の場所: | アンヒ (中国) |
|---|---|
| ブランド名: | Hefei Jingpu Sensor Technology Co., Ltd |
| 証明: | RoHS, ISO9001 |
| モデル番号: | L について |
| 最小注文数量: | 1000個 |
| 価格: | To be negotiated |
| パッケージの詳細: | カートンパッケージ |
| 受渡し時間: | 2-6weeks |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000K/分 |
| コネクタ: | MOLEX ピコフレックス 903270308 | ワイヤ: | PVC UL2651 28AWG |
|---|---|---|---|
| 長さ: | 420±5mm (カスタム) | 適用する: | PCBボード |
| ハイライト: | 420mmのPVCワイヤーハーネス,PCB板のワイヤーハーネス,接続器付きのワイヤーハーネス組 |
||
PCB板のワイヤーハーネス
製品説明:
PCBボードのワイヤハネスは電子システムの不可欠な部品であり,印刷回路板 (PCB) の様々なコンポーネントの組織的かつ効率的な接続を容易にする.ワイヤー ハーネスは 電力 を 送る 手段 と し て 役立っ て いる電子装置内の異なる要素間の信号とデータ
主要な構成要素と構造
ケーブル:
PCB板のワイヤハネスには,隔熱銅導体を含む様々な種類のワイヤとケーブルが使用されています.これらのコンポーネントの選択は,電流容量,電流容量などの要因に依存します.信号の整合性環境問題についてです
コネクタ:
コンネクタは,ワイヤルハーネスをPCBや他の電子機器に接続する不可欠な部品です.彼らはピンヘッダー,ソケット,適用要件に基づいて,特殊接続器.
隔熱と包装:
隔熱材料は,電気的干渉を防止し,信号の整合性を確保するために,個々のワイヤーをカバーします. さらに,外側のシートが,ワイヤルハーネスをすべて保護します.機械的な強度と外部の影響から守る.
終了地点:
ワイヤハネスはPCBの特定の点で終了し,部品が組み込まれている指定されたエリアに接続します.電気 の 連続 性 や 安定 性 を 保つ ため に,適切な 断絶 は 極めて 重要 です.
色のコードとラベル:
識別やトラブルシューティングを容易にするため,帯内のワイヤーは,その機能に基づいて色でコードされています.特定の接続と機能に関する情報を提供するために,ラベルが用いられる..
機能と利点
シグナル送信:
PCBボードのワイヤハネスの主な機能は,PCBの異なるコンポーネントの間に信号と電力を送信することです.電子システム内でのシームレスな通信と機能が保証されます.
組織 と 整然 性
ワイヤー ハーネスは,電子組成物の全体的な組織化と整頓性に貢献します.誤りの可能性を軽減し,保守を簡素化する.
低電磁気干渉 (EMI):
適切に設計され遮断されたワイヤーハーネスは電磁気干渉を最小限に抑え,電子システムの全体的な電磁気互換性 (EMC) を向上させます.
製造と組立の容易さ
標準化 ワイヤー ハーネスは 製造 プロセスを 効率化 し,効率 化 と 費用 効率化 を 促進 し ます.自動 組み立て プロセス は 一貫 し て 信頼 できる 生産 に 用いる こと が でき ます.
モジュール式設計を容易にする:
ワイヤーハーネスは,標準化されたコンポーネントの統合を可能にするモジュール式設計アプローチをサポートする.このモジュール性は柔軟性とアップグレードや修理の容易さを向上させる.
仕様:
ケーブル: 08P PH1.27mm PVC UL2651 28AWG グレーワイヤー 赤の縁
コンネクタ: IDT-08P PH: 1.27mm PBT+G/F ホワイト (MOLEX PICOFLEX 903270308)
適用:PCBボード

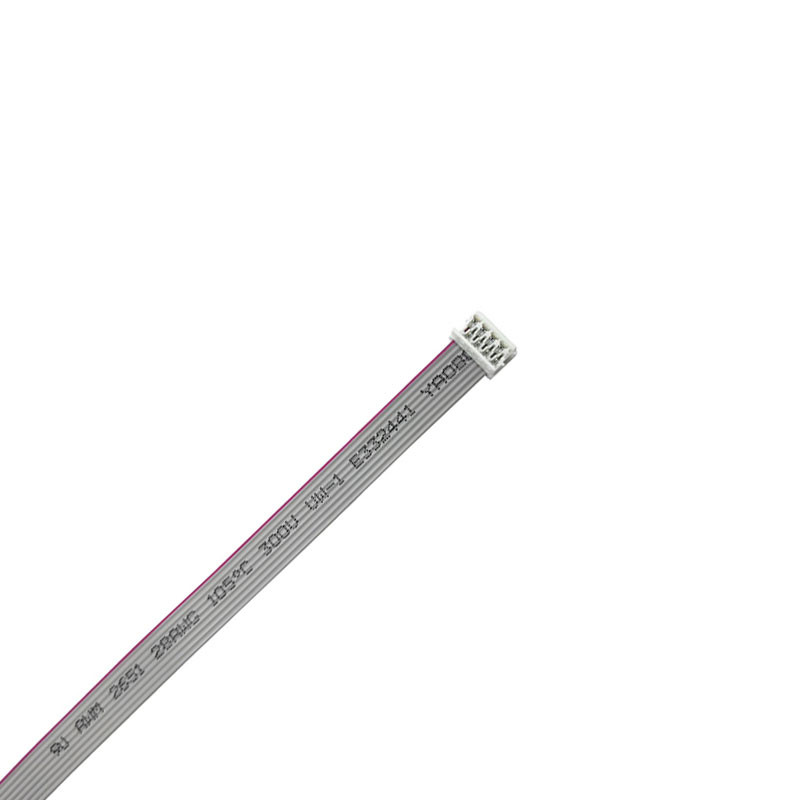

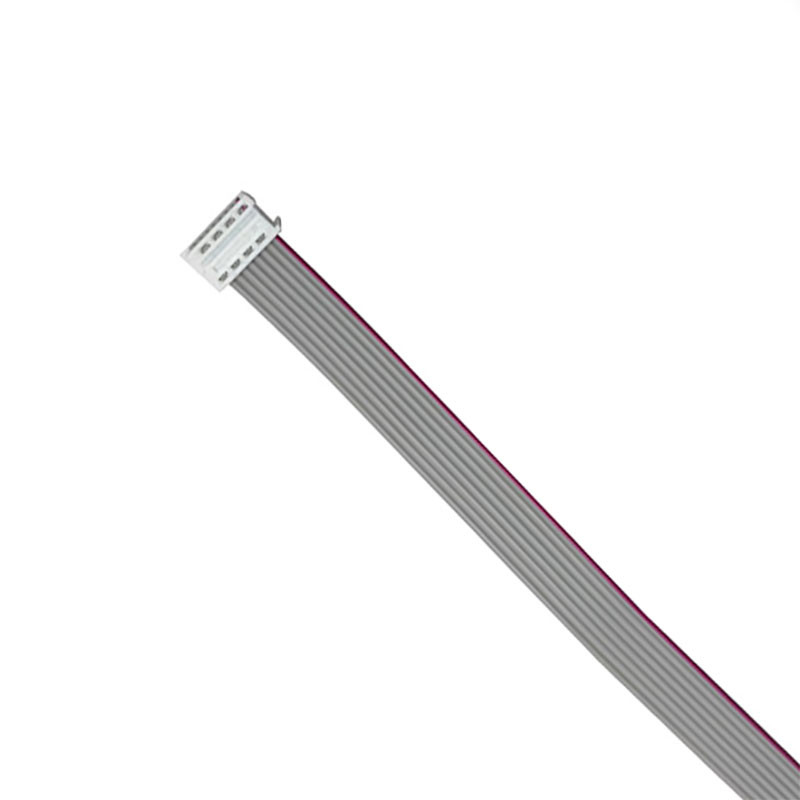

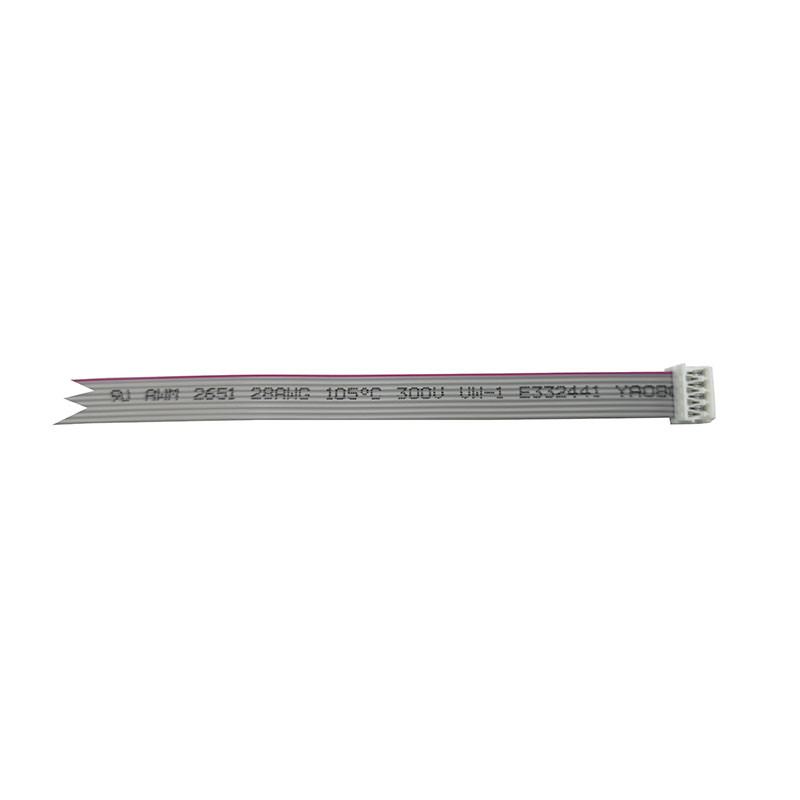

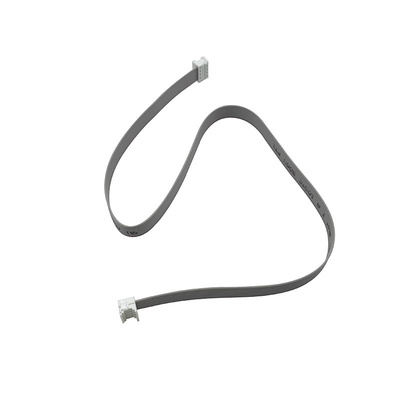

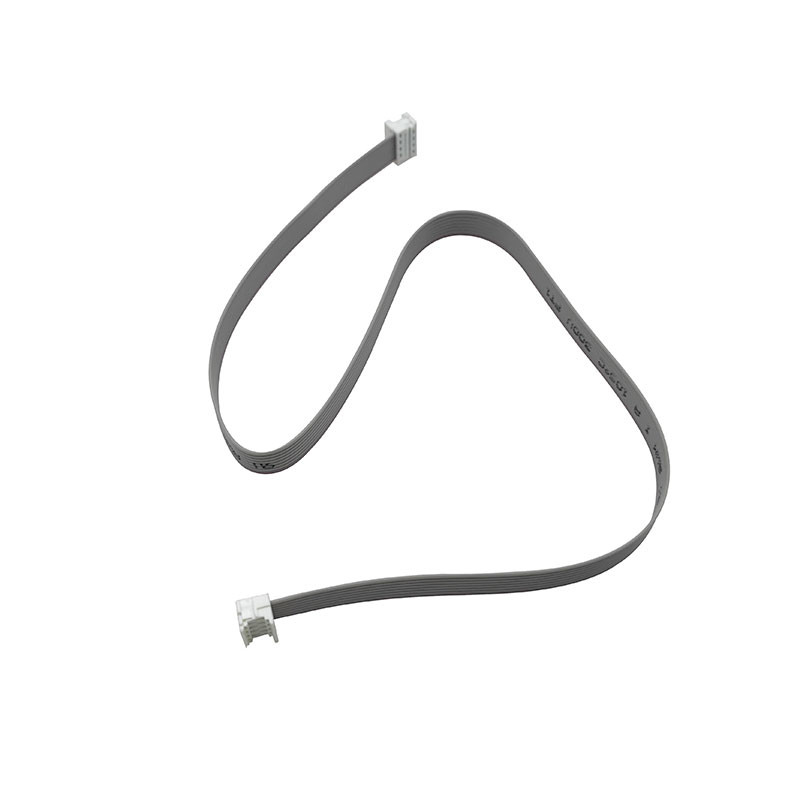

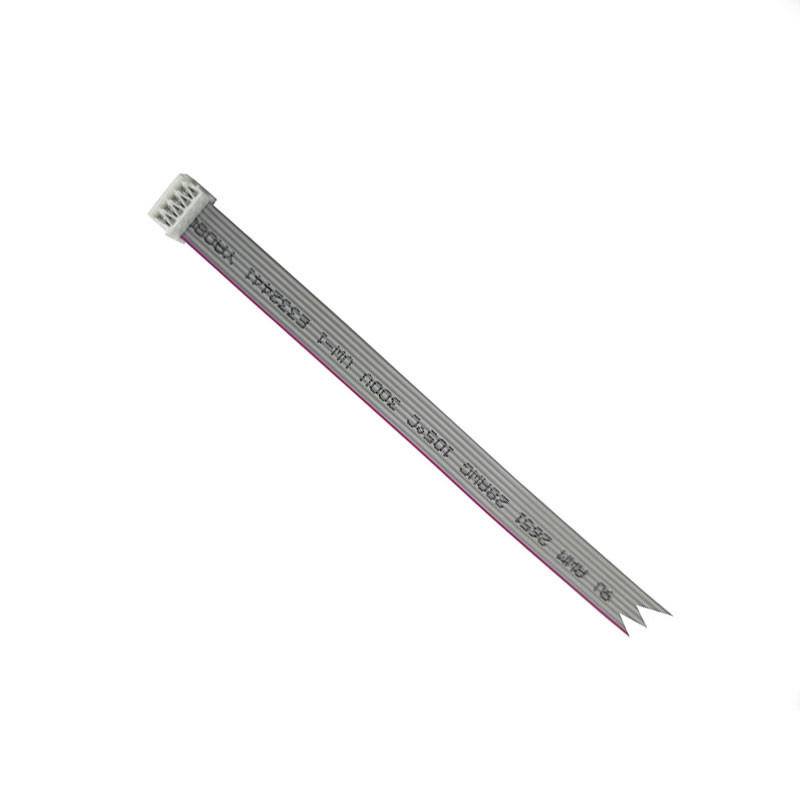

図:
